Progetti su misura · Strutture industriali

Ex Mercato Ortofrutticolo

Fasano
Carpenteria pesante Acciaio zincato Riqualificazione

Produzione e fornitura di struttura metallica in acciaio al carbonio zincato a caldo e verniciato a polvere, per una superficie di circa 55×15 metri, per un peso complessivo di 31.000 kg — un intervento di carpenteria pesante per la riqualificazione dell’ex mercato ortofrutticolo di Fasano.

01

Pilastri portanti

N. 22 pilastri H 6 metri realizzati con 2 profili a «C» 260×80×5 mm, completi di piastra base, reticolo di collegamento, piastre superiori e rinforzi; n. 22 pilastri H 5,5 metri in tubo quadro 200×200×6 mm.

02

Copertura reticolare

N. 11 reticolari di copertura ad arco ad altezza variabile, con arcarecci in tubo 120×90×3 mm per circa 1.120 metri complessivi.

03

Fornitura completa

Barre e piastre per ancoraggio arcarecci, controventature in tondo Ø28mm e tubolare Ø60mm, tiranti orizzontali e verticali Ø28mm, oltre al noleggio dei mezzi di cantiere.

Vista seraleStruttura completata
Percorso copertoIlluminazione notturna

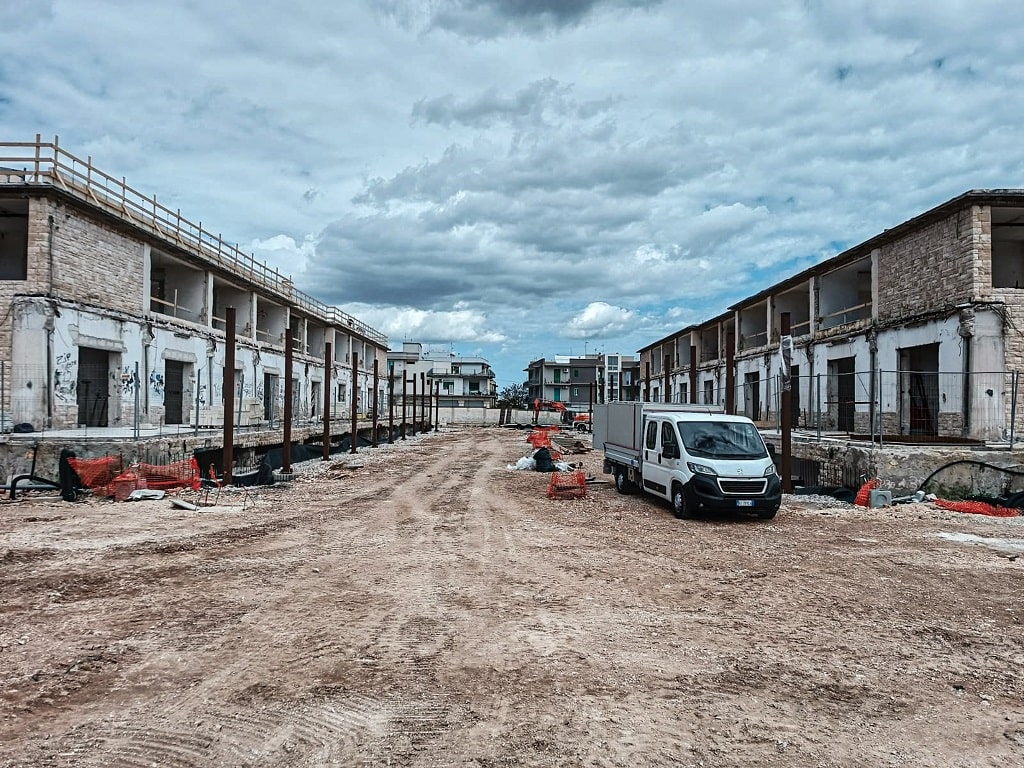

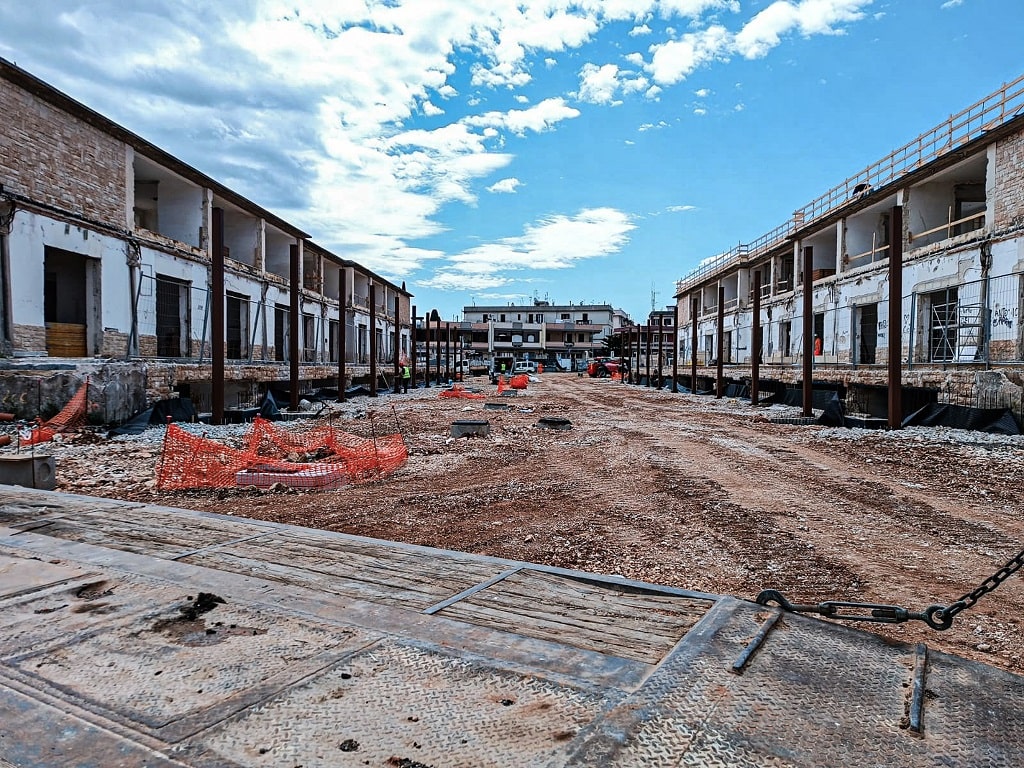

Il cantiere

Ex Mercato Ortofrutticolo

Ex Mercato Ortofrutticolo — veduta dall'alto dell'area con le reticolari ad arco della copertura in acciaio e una piattaforma aerea
L’area copertaReticolari ad arco in opera
Ex Mercato Ortofrutticolo — veduta dal basso della copertura ad arco: pilastri, reticolari e arcarecci in acciaio contro il cielo
Copertura ad arcoReticolari e arcarecci
Ex Mercato Ortofrutticolo — vista dall'alto del cantiere con pilastri e reticolari di copertura già montati e i mezzi di sollevamento
Il cantiere dall’altoPilastri e reticolari montati
Ex Mercato Ortofrutticolo — operatore su piattaforma aerea durante il montaggio della copertura in acciaio
Montaggio della coperturaOperatore su piattaforma aerea
Ex Mercato Ortofrutticolo — veduta lungo l'area dell'ex mercato con le reticolari di copertura in acciaio in fase di montaggio e un mezzo con cestello
Reticolari di coperturaMontaggio in corso
Ex Mercato Ortofrutticolo — dettaglio di una trave in acciaio della copertura, con la struttura reticolare e gli edifici dell'ex mercato sullo sfondo
Trave di coperturaDettaglio della struttura
Ex Mercato Ortofrutticolo — dettaglio di un giunto bullonato su una trave della copertura in acciaio
Giunto bullonatoDettaglio dei collegamenti
Ex Mercato Ortofrutticolo — tecnico TrackDesign con casco giallo prepara bulloni e piastre in un locale di cantiere, con il disegno della copertura accanto
Preparazione della bulloneriaTecnico TrackDesign in cantiere
